全自动扭力测试仪原理详解及图解

　　全自动扭力测试仪作为一种高精度、多功能的测试设备，广泛应用于3C电子产品、机械制造、智能穿戴设备、锁具行业等多个领域。它通过精确的扭矩测量和多功能测试，确保了产品的质量和性能。本文将详细阐述全自动扭力测试仪的工作原理，并结合原理图解进行说明。

　　一、全自动扭力测试仪的基本组成

　　全自动扭力测试仪主要由以下几个关键部分组成：

• 　　主机架：承载整个测试设备的结构，提供稳定的测试平台。

• 　　扭力传感器：核心部件，用于测量被测试物体所受的扭矩，并将其转换为电信号。

• 　　角度传感器(可选)：用于测量旋转角度，以便进行扭矩-角度关系的分析。

• 　　驱动系统：通常采用伺服电机或步进电机，实现精确控制的扭转运动。

• 　　控制系统：包括数据采集、处理和显示模块，用户可以通过软件界面设定测试参数和读取测试结果。

　　二、全自动扭力测试仪的工作原理

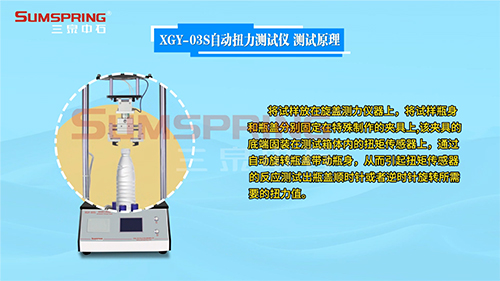

　　全自动扭力测试仪的工作原理基于扭矩与转角之间的关系，通过施加精确的扭矩并测量相应的转角，进而评估材料的扭转力学性能。具体工作原理如下：

　　1.试样准备与夹具安装：

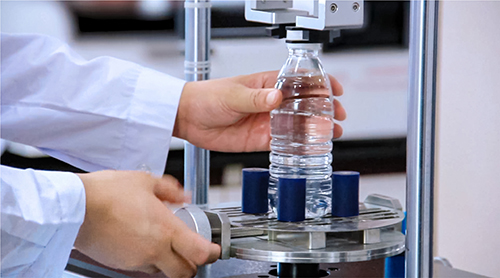

• 　　将待测试的试样(如瓶盖与瓶身组合)放置在全自动扭力测试仪的旋盖测力仪器上。

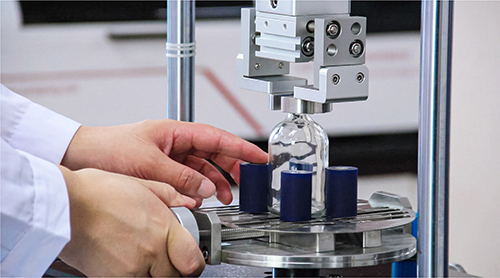

• 　　试验瓶身和瓶盖分别被固定在特殊制作的夹具上，这些夹具设计用于确保试样在测试过程中的稳定性和准确性。




　　2.扭矩传感器的连接与反应：

• 　　夹具的底端被牢固地安装在测试箱体内的扭矩传感器上。扭矩传感器是测试仪的核心部件，用于精确测量试样在受到扭转力时产生的扭矩。

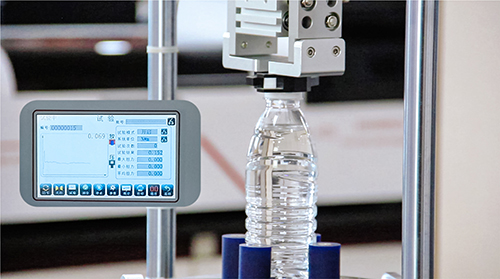

• 　　当自动旋转机构开始旋转瓶盖时，瓶盖带动瓶身一起转动，这个旋转动作会引起扭矩传感器的反应。




　　3.扭力值的测量与记录：

• 　　扭矩传感器会实时测量并记录瓶盖在顺时针或逆时针方向旋转时所需的扭力值。

• 　　测试过程中，控制系统会采集扭矩传感器的数据，并将其转换为数字信号进行进一步的处理和分析。




　　4.测试结果的显示与报告：

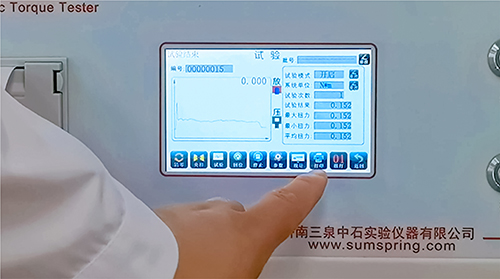

• 　　处理后的扭力值数据会通过显示屏实时显示给用户，用户可以直观地看到瓶盖在不同方向旋转时所需的扭力值。

• 　　测试结束后，控制系统可以自动生成详细的测试报告，包括扭力值的最大值、最小值、平均值等统计数据，以及测试过程中的其他相关信息




　　三、全自动扭力测试仪的优势与应用

　　全自动扭力测试仪具有高精度、高稳定性、多功能、自动化等特点，能够实现对微小扭矩和细微角度变化的精准测量。它广泛应用于转轴铰链、扭簧、螺丝、编码器开关、智能穿戴设备以及门锁等领域的扭力测试，为产品设计和质量控制提供科学依据。

　　随着科技的进步，全自动扭力测试仪也在不断发展，结合人工智能和机器学习技术，实现自动化测试和智能分析，提高测试效率和精度。同时，便携化、多功能集成和无线通信等技术的应用，使得扭力测试仪更加适应现代工业的需求，为各行业的发展提供坚实的技术支持。

　　结语

　　全自动扭力测试仪作为一种重要的测量仪器，在保障产品质量和提升生产效率方面发挥着重要作用。通过详细阐述其工作原理和组成部分，并结合原理图解进行说明，希望本文能为读者提供全面的了解和参考。
